Prozesskette Blech

CAD Viewer

Home » Prozesskette Blech » CAD Viewer



Möchten Sie schnell wichtige Details einer GEO-Datei kontrollieren, ohne ein CAD Programm zu starten? Nutzen Sie zum Sichten von GEO-Dateien den CAD Viewer von SPI.

Produktdemo anfordern
CAD Viewer für GEO Dateien

Wobei unterstützt mich der CAD Viewer von SPI?

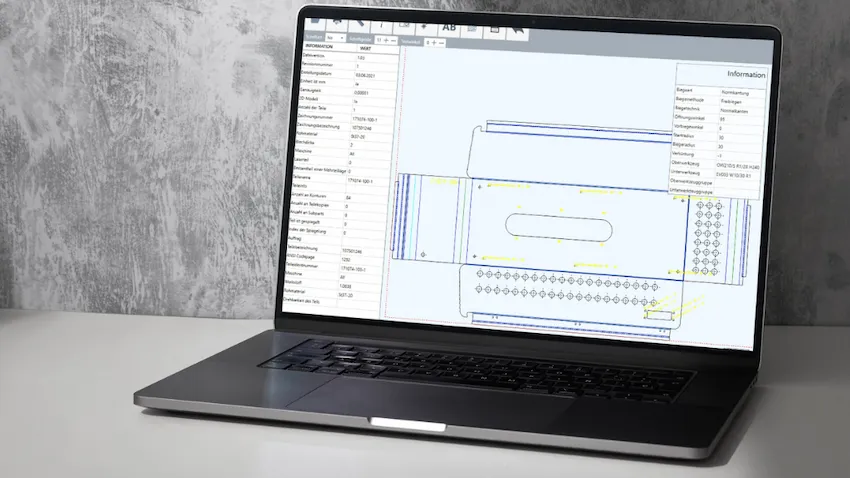

Der SPI CAD Viewer ist eine Anwendung zum schnellen Sichten von GEO- und WiCAM XML-Dateien. Der Viewer kann als eigenständiges Tool oder als Viewer innerhalb der CAD Umgebung verwendet werden. Sie benötigen dazu also keine Installation eines CAD-Programms.

Der SPI CAD Viewer ist damit das ideale Werkzeug zum Sichten von Daten in der Konstruktion, im Vertrieb und in der Arbeitsvorbereitung. Es kann auch mit einem Warenwirtschaftssystem verbunden werden, um z. B. eine Vorschau der wichtigsten Informationen direkt im ERP-System bereitzustellen.

Erhalten Sie alle wichtigen Dateiinformationen auf einen Blick!

Welche weiteren Funktionen bietet der CAD-Viewer?

Der SPI CAD-Viewer kann mehr als nur  GEO- und WiCAM XML-Dateien anzeigen:
Z

Eine leistungsfähige Messfunktion erlaubt das Messen von Distanzen, Linien und Formen.

Z

Die Funktion Anschnittfahne setzen bietet die Möglichkeit, die Kante des Blechteils zu bestimmen, an der der Laser mit dem Schneiden beginnen soll.

Z

Die Textfunktion ermöglicht es, benutzerdefinierten Text zu setzen, seine Größe und Drehung zu ändern und ihn an einer beliebigen Stelle anzubringen. Der Text kann graviert, gelasert oder gestanzt werden.

Z

Die Barcode-Funktion bietet die Möglichkeit, dem Blechteil einen DataMatrix– oder QR-Code hinzuzufügen. Der Textinhalt des Codes kann einfach definiert und an beliebiger Stelle auf dem Teil platziert werden, um ihn entweder zu gravieren, zu lasern oder zu stanzen. Auch die genaue Größe, der Durchmesser und die Abstände der Pixel des Codes können definiert werden.

Häufig gestellte Fragen

Was zeigt mir der CAD Viewer?

Nachdem eine Datei zur Ansicht geladen ist, werden – gemäß Konfiguration der Anzeigeparameter – z.B. Außen- und Innenkonturen, Biegelinien, Biegezonen, Teilekennzeichnungen, Werkzeug-IDs und Bearbeitungsmuster angezeigt.

Kann ich die Anzeige selbst konfigurieren?

Die Eigenschaften der Dateiinformation, der Biegeinformation und der Werkzeuginformation sind komfortabel und übersichtlich konfigurierbar. Einfache Schaltereinstellungen erlauben das Ein- und Ausschalten der Biegelinien, Biegezonen und des Koordinatensystems. Sie entscheiden, was wann und wie zur Anzeige gebracht wird.

Welche zusätzlichen Informationen sind verfügbar?

Dateiinformationen geben Auskunft über weitere, nicht-grafische, in der Datei enthaltene Parameter wie zum Beispiel Anzahl der Teile, Anzahl an Konturen, Blechdicke, Drehbarkeit, Erstellungsdatum, Kunde, Maschine, Material, Zeichnungsbezeichnung und Zeichnungsnummer. Mehr geht nicht…

Kann ich die Daten auch in anderen Formaten ausgeben?

Abwicklung und Dateiinformation können (abhängig von Ihrer Systemumgebung) auf angeschlossenen Druckern oder z.B. als PDF- oder png-Datei ausgegeben werden.

Möchten Sie Ihre Prozesskette digitalisieren?
